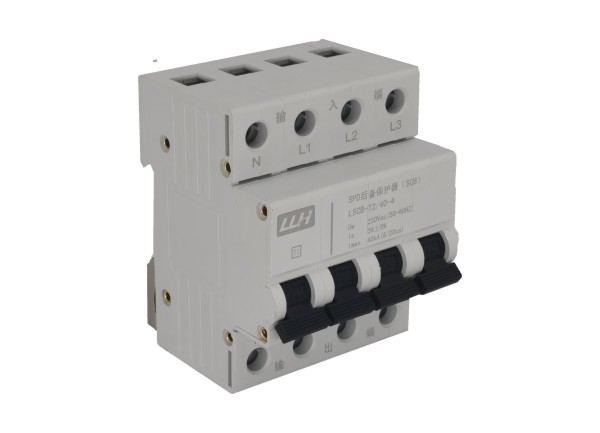

SCB、防雷后备保护器
单片SPD专用后备保护器（SCB）是为T1级、T2级电源电涌保护器提供后备保护的装置，该装置既能耐受SPD最大冲击电流又能在小电流情况下断开，让SPD脱离电网从而防止因SPD击穿起火的危险可能。1P模具结构，可任意组合成1P、2P、3P、4P，适合不同的防雷器系统。
描述
在线留言
产品描述：
单片SPD专用后备保护器（SCB）是为T1级、T2级电源电涌保护器提供后备保护的装置，该装置既能耐受SPD最大冲击电流又能在小电流情况下断开，让SPD脱离电网从而防止因SPD击穿起火的危险可能。1P模具结构，可任意组合成1P、2P、3P、4P，适合不同的防雷器系统。
产品特点：
采用并联间隙器件结构
脱扣电流小、反应灵敏
独立的主触头系统和脱扣系统
单片结构，可任意拼接组合使用
技术参数：
|
依据标准 |
NB/T 42150 |
||||
|
电气参数 |
|||||
|
型号 |
LSCB-T2/40 |
LSCB-T2/80 |
LSCB-T2/100 |
LSCB-T1/15 |
LSCB-T1/25 |
|
额定工作电压Ue |
230/400Vac（50Hz） |
||||
|
不脱扣冲击电流Imax |
40kA(8/20μs) |
80kA(8/20μs) |
100kA(8/20μs) |
15kA(10/350μs) |
25kA(10/350μs) |
|
瞬时脱扣电流Io |
2A±5% |
||||
|
瞬时脱扣时间to |
＜0.1s |
||||
|
机械参数 |
|||||
|
安装方式 |
DIN 35mm导轨 |
||||
|
螺钉扭矩 |
5N*m |
||||
|
剥线长度 |
12mm |
||||
|
接线截面积 |
4-16mm2 |
||||
|

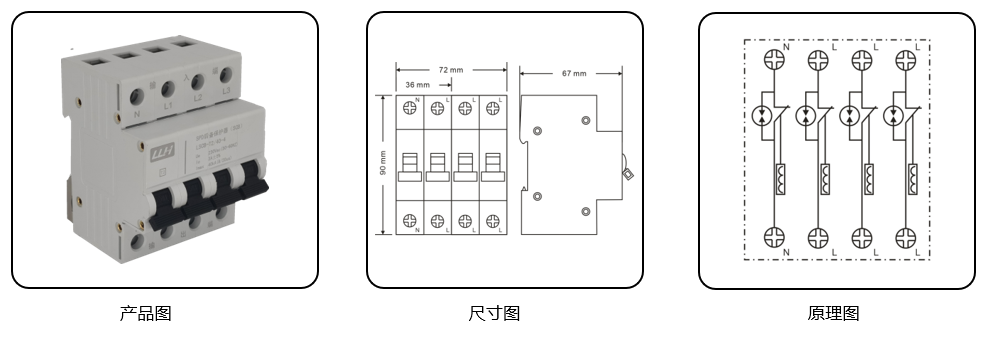

产品尺寸 |
90mmx70mmx18mm（1P*N） |
||||
|
外壳材料及阻燃等级 |
尼龙PA6，V0 |
||||
|
工作环境 |
|||||
|
安装位置 |
串联SPD前端 |
||||
|
外壳防护等级 |
IP20 |
||||
|
温度范围 |
-25℃…+60℃ |
||||
|
湿度范围 |
相对湿度≤95%(max 40℃) |
||||
